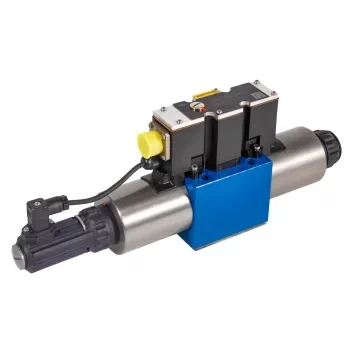

Пропорциональные клапаны 4WREE
Особенности
Размер 6 и 10
Максимальное рабочее давление 315 бар
Максимальный рабочий расход
80 л/мин (размер 6)
180 л/мин (размер 10)
Документация
Гидрораспределитель WRE
587.27 Kb
Информация о доставке
Информация о гарантии
Фото
Наименование
Размер,
Напряжение,
Давление,бар
Расход,л/мин
Цена, руб
В корзине
Гидрораспределитель пропорциональный 4WREE10 E75-2XJ/G24 K31 A1
Код.: 188236
Размер:10Напряжение:24Давление:315 барРасход:75 л/мин
10
24
315
75
Гидрораспределитель пропорциональный 4WREE6 E32-2XJ/G24 K31 A1
Код.: 188237
Размер:6Напряжение:24Давление:315 барРасход:32 л/мин
6
24
315
32
Клапан 4WRE(E) представляет собой 4/2-ходовой и 4/3-ходовой пропорциональный распределитель с прямым управлением.
Приводится в действие пропорциональными соленоидами. Управление соленоидами может осуществляться через внешний усилитель (4WRE) или внутренний усилитель (4WREE).
Конструкция:
● Корпус клапана с монтажной поверхностью (1)
● Управляющий золотник (2) с пружинами сжатия (3 и 4)
● Соленоиды (5 и 6)
● Датчик положения (7)
● Механическая регулировка нуля (9)
Принцип работы:
● Когда соленоиды (5 и 6) обесточены, пружины сжатия (3 и 4) удерживают золотник управления (2) в нейтральном положении
● После подачи питания на пропорциональный соленоид золотник управления (2) смещается,
например, подача питания на соленоид «b» (6):
→ Управляющий золотник (2) перемещается влево пропорционально электрическому входному сигналу
→ В это время P к A и B к T соединяются через отверстие между золотником и корпусом клапана.
После снятия сигнала управления с соленоида (6) управляющий золотник (2) смещается обратно в нейтральное положение пружиной сжатия (3).
