Клапаны обратные управляемые (логические элементы)
Особенности
◆ Размер 16,25,32,40,50,63
◆ Максимальное рабочее давление 420 бар
◆ Максимальный расход 3000 л/мин
Информация о доставке
Информация о гарантии
Фото
Наименование
Размер,
Напряжение,
Давление,бар
Расход,л/мин
Цена, руб
В корзине

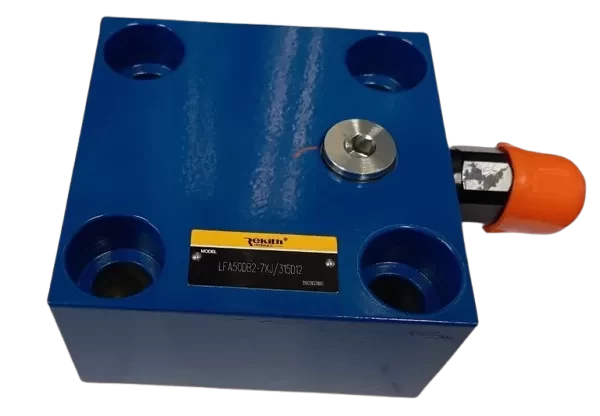

Плита клапанная. LFA50DB2-7XJ/315D12
Код.: 190680
Размер:50Напряжение:-Давление:315 барРасход:1400 л/мин
50
-
315
1400

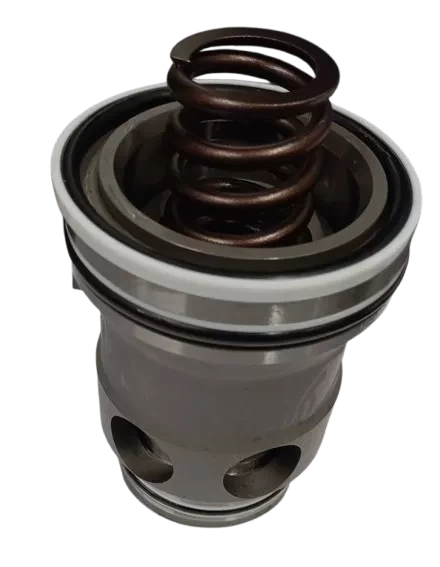

Клапан картридж. LC40A05E-7XJ
Код.: 190681
Размер:40Напряжение:-Давление:420 барРасход:2250 л/мин
40
-
420
2250
Клапан картридж. LC50B40E-7XJ
Код.: 190682
Размер:50Напряжение:-Давление:420 барРасход:2900 л/мин
50
-
420
2900
При помощи логических клапанов реализуются различные функции управления (изменение направления, редуцирование, дросселирование, комбинированные). Применение логических элементов LC и крышек LFA экономически целесообразно при больших расходах рабочей жидкости.
Встраиваемые клапаны LC применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотную управляющую гидроаппаратуру (золотниковые распределители, пропорциональные клапаны давления) CETOP3.
Двухходовые логические картриджные клапаны обычно состоят из крышки управления (1) и картриджного элемента (2). Золотниковый распределитель или седельный клапан могут быть установлены на крышку.
Картриджный клапан состоит из втулки (3), регулировочного кольца (4) (только для размера 32), клапана (5) с демпфером (7) (для соответствующего исполнения) и пружины(8).
Работа 2-ходовых логических картриджных клапанов зависит от давления. Имеются три важные зоны, воспринимающие давление A1, A2, A3 для приведения клапана в действие.
Площадь седла клапана A1 принимается за 100%.
В зависимости от типа, площадь кольца A2 составляет 7% или 50% от площади A1.
Таким образом, соотношение площадей A1:A2 составляет 14,3:1 или 2:1.
Площадь A3 равна A1+A2.
