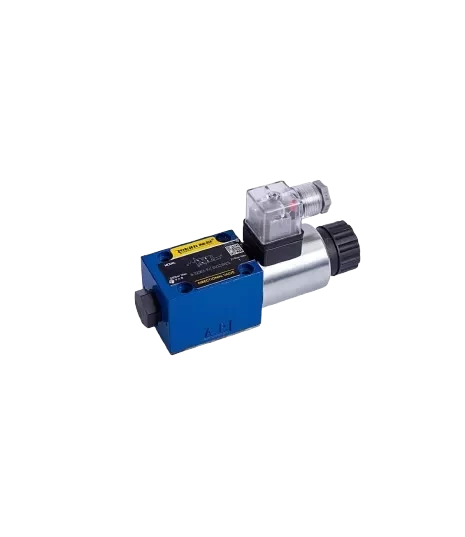

Гидрораспределители седельного типа M SED
Особенности
* размер 6
* максимальное рабочее давление 350бар
* максимальный рабочий расход 25л/мин
тип седельный (отсутствие утечек)
Документация
SED
1.28 Mb
Информация о доставке
Информация о гарантии
Фото
Наименование
Размер,
Напряжение,
Давление,бар
Расход,л/мин
Цена, руб
В корзине
Гидрораспределитель. M-4SED6Y-1XJ/350CG24N9Z5L NG6 350бар 24V
Код.: 190663
Размер:6Напряжение:24Давление:350 барРасход:25 л/мин
6
24
350
25
Гидрораспределитель. M-4SED6D-1XJ/350CG24N9Z5L NG6 350бар 24V
Код.: 190662
Размер:6Напряжение:24Давление:350 барРасход:25 л/мин
6
24
350
25

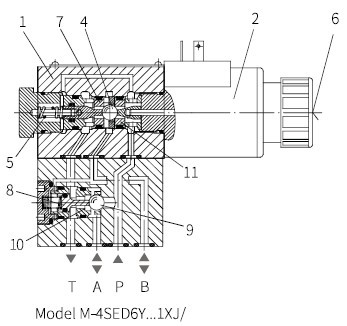

При подаче электрического сигнала запорный элемент (4) преодолевает усилие пружины (5) и давит на седло клапана (7). Таким образом, масляный порт Т закрывается, порты Р, А и В соединяются друг с другом. Масло под давлением воздействует на большую площадь управляющего поршня (8) через А, и шар (9) прижимается к седлу клапана (12). Таким образом, В соединяется с Т, а Р - с А.
